Trapetsgängad flänsmutter i brons typ FXN vänster

Trapetsgängade skruvar och muttrar

(1) Total lageryta mellan skruv och mutter vinkelrät mot axeln Tennbronsmutter tillverkad för kontinuerlig rörelse med god slitstyrka. FXN mutter tillåter justering av spelet mellan mutter och skruv. Arbete med förspända muttrar är endast möjligt med kulskruv. God smörjning rekommenderas. Flänsdiametern är fullt utbytbar mot FTN. HAL och FCS ( Total längd och tjocklek ändras).

Till katalog

Ladda ned PDF

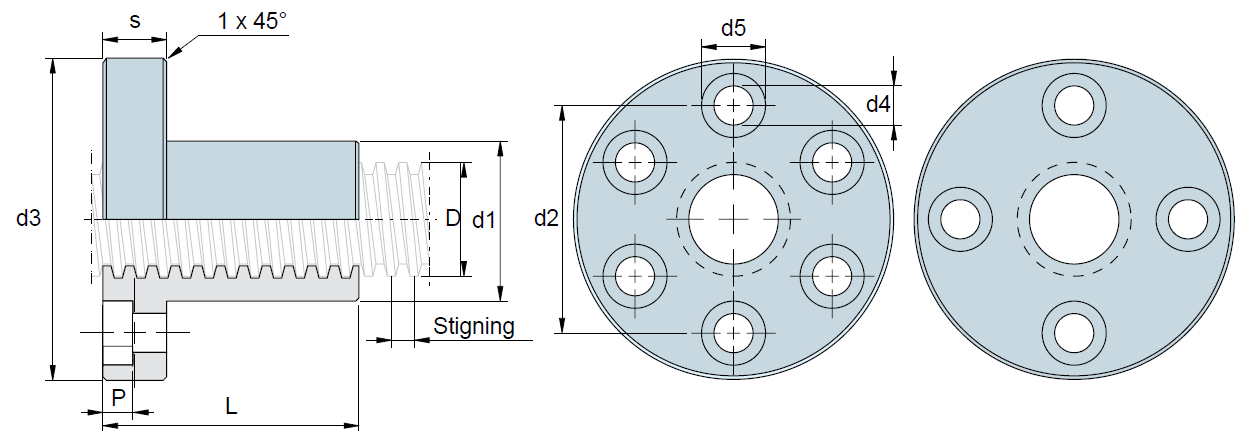

Artikelnummer	Antal ingångar	Vikt kg/m	At mm² (1)	d1 mm h7	d2 mm	d3 mm	d4 mm	d5 mm	p mm	s mm	Antal skruvhål

FXN10AL	1	0,09	294	18	26	37	4,5	7,5	4,2	8	4
FXN12AL	1	0,08	362	18	26	37	4,5	7,5	4,2	8	4
FXN14AL	1	0,12	470	20	30	42	5,5	9	5,2	10	4
FXN16AL	1	0,15	660	22	32	45	5,5	9	5,2	10	4
FXN18AL	1	0,19	880	25	35	48	5,5	9	5,2	10	4
FXN20AL	1	0,27	1,13	30	40	52	5,5	9	5,2	10	4
FXN22AL	1	0,25	1,23	30	40	52	5,5	9	5,2	10	4
FXN24AL	1	0,41	1,52	35	48	62	6,5	11	6,5	12	6
FXN25AL	1	0,39	1,59	35	48	62	6,5	11	6,5	12	6
FXN26AL	1	0,38	1,66	35	48	62	6,5	11	6,5	12	6
FXN28AL	1	0,53	2	40	53	68	6,5	11	6,5	12	6
FXN30AL	1	0,5	2,12	40	53	68	6,5	11	6,5	12	6
FXN32AL	1	0,46	2,28	40	53	68	6,5	11	6,5	12	6
FXN35AL	1	0,88	3,02	50	63	78	8,5	14	8,5	15	6
FXN36AL	1	0,85	3,11	50	63	78	8,5	14	8,5	15	6
FXN40AL	1	1,07	3,73	55	68	84	8,5	14	8,5	15	6
FXN44AL	1	1,03	4,14	55	72	90	8,5	14	8,5	15	6
FXN45AL	1	1	4,19	55	72	90	8,5	14	8,5	15	6
FXN50AL	1	1,75	5,78	65	80	100	10,5	17	10,5	20	6
FXN60AL	1	2,93	8,72	75	95	120	12,5	19	12,5	25	6
