Trapetsgängad flänsmutter i brons typ CDF höger
Trapetsgängade skruvar och muttrar
(1) Total lageryta mellan skruv och mutter vinkelrät mot axeln
Tennbronsmutter tillverkad för kontinuerlig rörelse med god slitstyrka. CDF mutter tillåter justering av spelet mellan mutter och
skruv. Arbete med förspända muttrar är endast möjligt med kulskruv.
God smörjning rekommenderas.

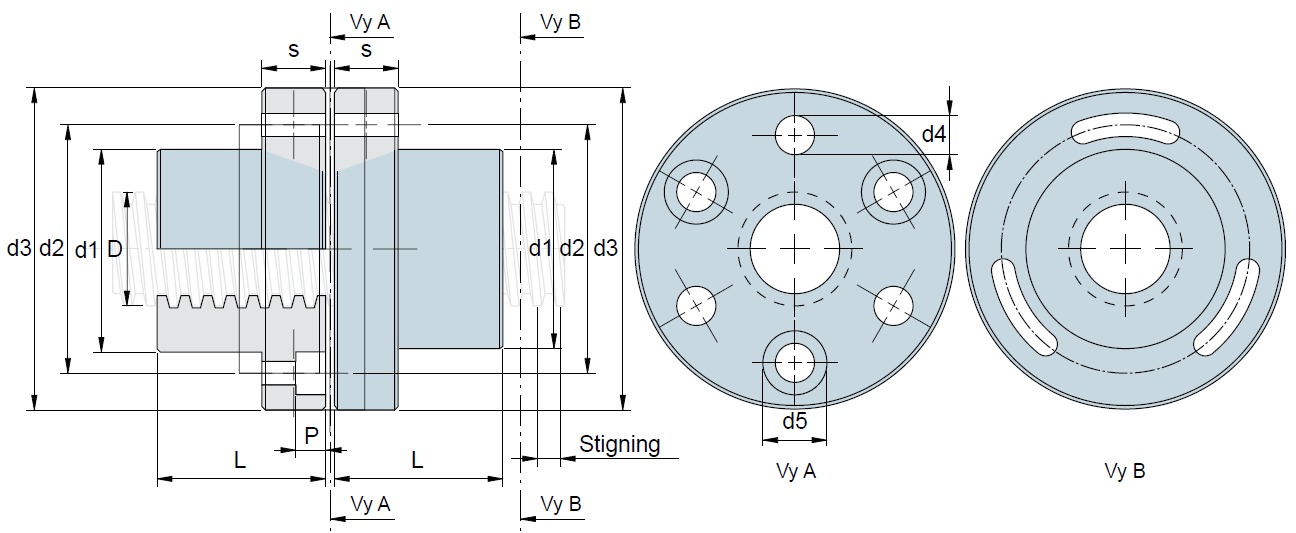

| Artikelnummer | Antal ingångar | Vikt kg/m | L mm | At mm² (1) | d1 mm h7 | d2 mm | d3 mm | d4 mm | d5 mm | p mm | s mm | Antal skruvhål |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CDF25BR | 2 | 0,79 | 45 | 1,59 | 35 | 48 | 62 | 6,5 | 11 | 6,5 | 12 | 6 |
| CDF25ER | 5 | 0,79 | 45 | 1,59 | 35 | 48 | 62 | 6,5 | 11 | 6,5 | 12 | 6 |
| CDF28BR | 2 | 1,06 | 50 | 2 | 40 | 53 | 68 | 6,5 | 11 | 6,5 | 12 | 6 |
