Trapetsgängad flänsmutter i aluminiumbrons typ HAL vänster
Trapetsgängade skruvar och muttrar
(1) Total lageryta mellan skruv och mutter vinkelrät mot axeln
Lång flänsbronsmutter 3xd tillverkad för höga laster tack vare extrem hårdhet i aluminiumbronset. Den långa 3xd muttern begränsar
slitaget.
Dimensionerna i flänsen är fullt utbytbara mot FXN. FTN. HDL och FCS (total längd och tjocklek ändras)
Generös och ständig smörjning av HAL muttrarna rekommenderas under gång.

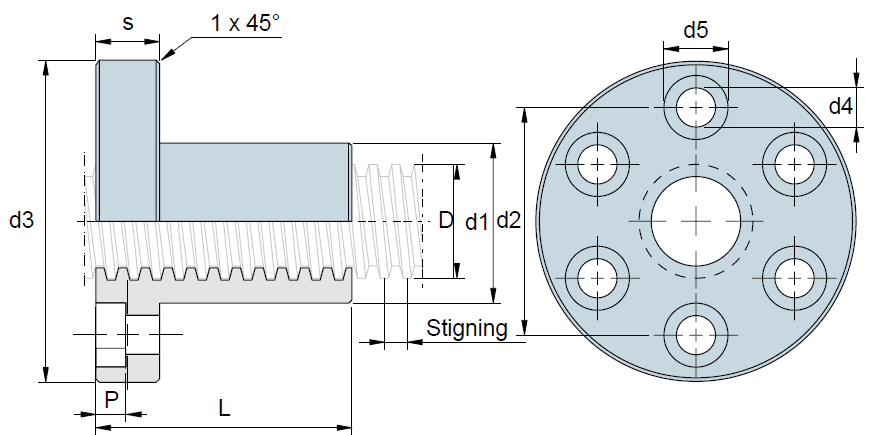

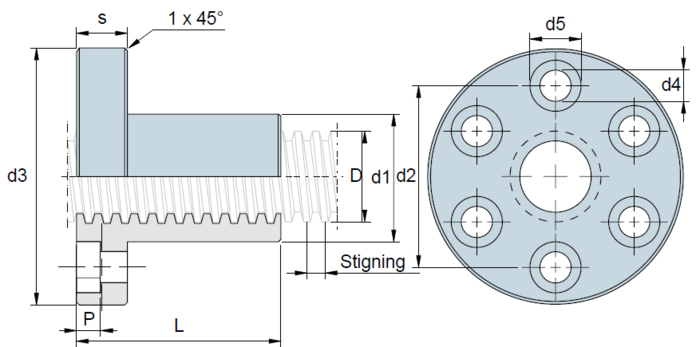

| Artikelnummer | Antal ingångar | Vikt kg/m | L mm | At mm² (1) | d1 mm h7 | d2 mm | d3 mm | d4 mm | d5 mm | p mm | s mm | Antal skruvhål |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HAL30AL | 1 | 0,76 | 90 | 3,82 | 40 | 53 | 68 | 6,5 | 11 | 6,5 | 18 | 6 |
| HAL40AL | 1 | 1,75 | 120 | 6,88 | 55 | 68 | 84 | 8,5 | 14 | 8,5 | 25 | 6 |
| HAL50AL | 1 | 2,77 | 150 | 10,84 | 65 | 80 | 100 | 10,5 | 17 | 10,5 | 30 | 6 |
