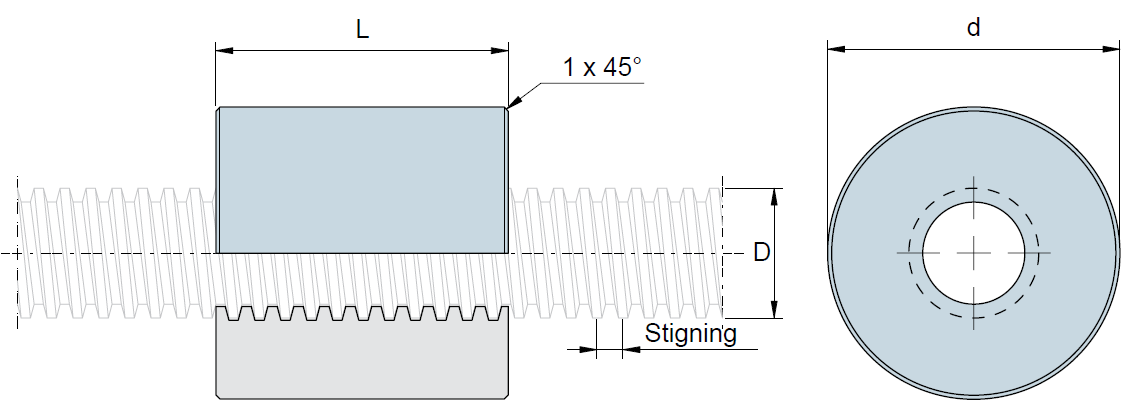

Trapetsgängad cylindrisk mutter i brons typ HBM höger
Trapetsgängade skruvar och muttrar
Total lageryta mellan skruv och mutter vinkelrät mot axeln
Cylindrisk bronsmutter för rörelse med ringa last jmf. Med FXN. HDL och HAL
God smörjning rekommenderas.
| Artikelnummer | Antal ingångar | Vikt kg/m | d mm H11 | L mm | At mm² (1) |
|---|---|---|---|---|---|
| HBM10AR | 1 | 0,04 | 20 | 20 | 320 |
| HBM12AR | 1 | 0,08 | 24 | 25 | 412 |
| HBM14AR | 1 | 0,07 | 24 | 25 | 470 |
| HBM16AR | 1 | 0,12 | 28 | 30 | 660 |
| HBM18AR | 1 | 0,21 | 34 | 35 | 880 |
| HBM20AR | 1 | 0,3 | 38 | 40 | 1,13 |
| HBM25AR | 1 | 0,44 | 44 | 45 | 1,59 |
| HBM30AR | 1 | 0,53 | 48 | 50 | 2,12 |
| HBM35AR | 1 | 0,96 | 58 | 60 | 3,02 |
| HBM36AR | 1 | 0,92 | 58 | 60 | 3,11 |
| HBM40AR | 1 | 1,22 | 64 | 65 | 3,73 |
| HBM45AR | 1 | 1,58 | 68 | 80 | 5,15 |
| HBM50AR | 1 | 1,81 | 74 | 80 | 5,78 |
| HBM55AR | 1 | 2,24 | 78 | 95 | 7,54 |
| HBM60AR | 1 | 2,54 | 84 | 95 | 8,28 |
| HBM70AR | 1 | 4,35 | 98 | 120 | 8,74 |
| HBM80AR | 1 | 4,89 | 108 | 120 | 14,14 |
