Koniska kugghjul utväxling 1:1 . typ A

Kugghjul och kuggstänger

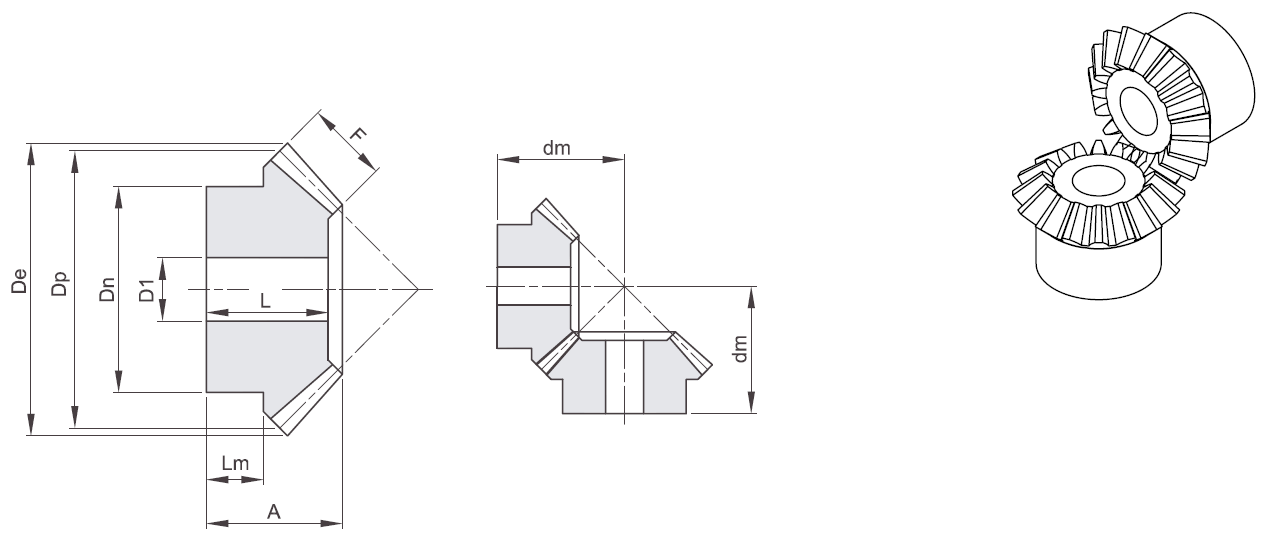

Koniska kugghjul utväxling 1:1 . typ A. Passar till modul 1.5, 2, 2.5, 3, 3.5, 4, 4.5 och 5. Ingreppsvinkel: 20°. Vinkel: 90°.

Teknisk specifikation

Material : Stål C45

Till katalog

Ladda ned PDF

Artikelnummer	D1 mm	Vikt kg	Modul	Antal kuggar Z	Ytterdiameter De mm	Delningsdiameter Dp mm	Totallängd A mm	Kuggbredd F mm	Navdiameter Dn mm	Delningslängd dm mm	Axelhål längd L mm	Navlängd L mm

M1.5Z16-16A	8	0,03	1,5	16	26,1	24	18	8	18	23,8	17	8,9
M1.5Z20-20A	10	0,05	1,5	20	32,1	30	20	8	22	28,7	18	9,8
M1.5Z22-22A	10	0,07	1,5	22	35,1	33	20	8	25	30,2	18	9,7
M1.5Z25-25A	10	0,1	1,5	25	39,6	37,5	23	8	28	35,4	21	12
M1.5Z30-30A	12	0,15	1,5	30	47,1	45	25	10	30	39,7	22,5	12
M2Z16-16A	10	0,06	2	16	34,8	32	20	9	25	28,8	17	9,3
M2Z20-20A	10	0,14	2	20	42,8	40	25	12	32	35,7	22	12
M2Z22-22A	10	0,18	2	22	46,8	44	25	12	36	37,7	22	11,7
M2Z25-25A	12	0,25	2	25	52,8	50	28	14	40	42,3	25	12,3
M2Z30-30A	12	0,41	2	30	62,8	60	30	16	50	47,8	27	12,8
M2.5Z16-16A	12	0,13	2,5	16	43,5	40	25,5	10	32	37,3	22	13,3
M2.5Z20-20A	12	0,27	2,5	20	53,5	50	30,5	12	40	45,9	27	16
M2.5Z22-22A	12	0,34	2,5	22	58,5	55	30,5	12	45	48,3	27	15,9
M2.5Z25-25A	15	0,47	2,5	25	66	62,5	33,5	15	50	53	30	16
M2.5Z30-30A	15	0,69	2,5	30	78,5	75	35,5	18	55	59,1	32	16
M3Z16-16A	15	0,24	3	16	52,2	48	30	12	40	44,2	26	16,2
M3Z20-20A	15	0,41	3	20	64,2	60	35	18	45	51,1	31	13,6
M3Z22-22A	15	0,52	3	22	70,2	66	35	18	50	54	31	13
M3Z25-25A	15	0,72	3	25	79,2	75	38	20	55	60	34	16
M3Z30-30A	20	0,99	3	30	94,2	90	40	22	60	68,1	36	19
M3.5Z16-16A	15	0,38	3,5	16	60,9	56	35,5	16	45	50,8	31	17,2
M3.5Z20-20A	15	0,68	3,5	20	74,9	70	40,5	22	55	58,6	36	19
M3.5Z22-22A	15	0,84	3,5	22	81,9	77	40,5	22	60	62	36	18
M3.5Z25-25A	20	1,1	3,5	25	92,4	87,5	43,5	26	65	67,5	39	18
M3.5Z30-30A	20	1,61	3,5	30	109,9	105	45,5	30	70	75,4	41	17
M4Z16-16A	15	0,52	4	16	69,6	64	38	18	50	55,6	33	16,6
M4Z20-20A	18	0,9	4	20	85,6	80	43	25	60	63,8	38	18
M4Z22-22A	18	1,11	4	22	93,6	88	43	25	65	67,7	38	18
M4Z25-25A	20	1,45	4	25	105,6	100	45	28	70	73,5	40	18
M4Z30-30A	20	2,66	4	30	125,6	120	48	32	80	83,7	43	16
M4.5Z16-16A	18	0,73	4,5	16	78,3	72	43	20	55	63	37	18,5
M4.5Z20-20A	20	1,25	4,5	20	96,3	90	48	28	65	71,5	42	18
M4.5Z22-22A	20	1,55	4,5	22	105,3	99	48	28	70	75,8	42	18
M4.5Z25-25A	20	2,04	4,5	25	118,8	112,5	50	32	75	81,8	44	18
M4.5Z30-30A	20	3,24	4,5	30	141,3	135	53	35	90	93,8	47	17
M5Z16-16A	20	0,94	5	16	87	80	45,5	22	60	67,8	39	17,8
M5Z20-20A	20	1,61	5	20	107,1	100	50,5	30	70	77,3	44	18,5
M5Z22-22A	20	2,08	5	22	117,1	110	50,5	30	80	82,2	44	18,5
M5Z25-25A	20	2,94	5	25	132,1	125	54,5	35	90	90,2	48	18,5
M5Z30-30A	20	4,46	5	30	157,1	150	56,5	38	110	102,4	50	18
