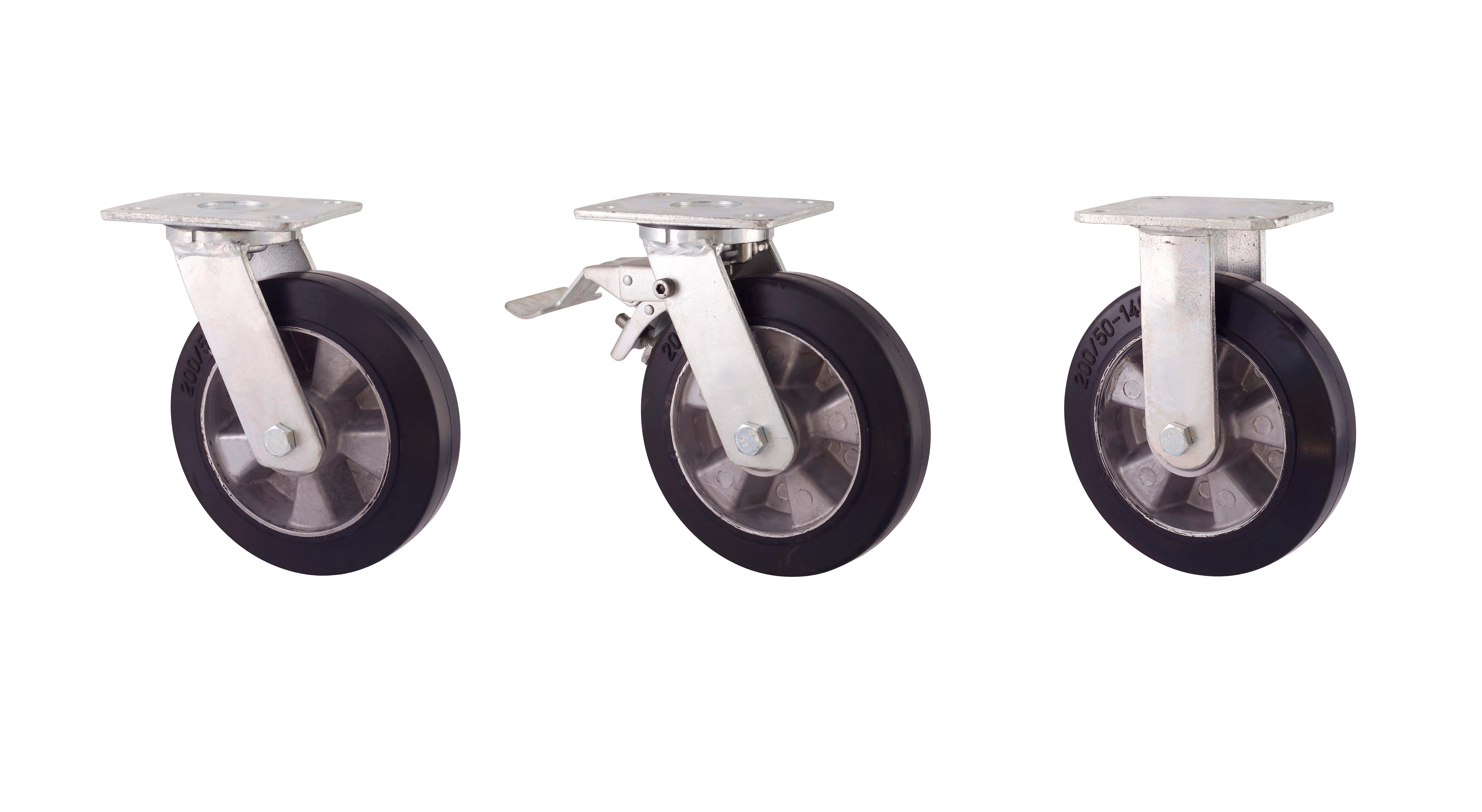

TG 58 Elastiskt gummihjul

Gummi

Elastiskt gummihjul med aluminiumnav i svetsad stålbygel med rektangulär fästplatta. Tvåradigt vridningslager med CNC-svarvade härdade kulbanor. Tätad och med smörjnippel. Bygelns platta och gaffel sammanfogade med en säkrad kraftig centrumbult som är integrerad i plattan. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Gaffelvidd 65 mm med 6mm tjocka gafflar svetsade på både in- och utsida. Axelhål för M12 skruv. Länkbygelns bärighet är 600 kg. Länkhjul kan förses med separat 4-vägs riktningsspärr. Art. nr. 760092.

Teknisk specifikation

Material : Gummi
Ytbehandling : Förzinkad

Till katalog

Ladda ned PDF

Ladda ner CAD-filer från SolidComponents

Letar efter tillgängliga CAD-ritningar

351690 351690

351694 351694

351698 351698

351691 351691

351695 351695

351699 351699

351692 351692

351696 351696

351700 351700

351693 351693

351697 351697

351701 351701

Artikelnummer	Hjullagring	Lastkapacitet kg	Totalhöjd mm	Fästplattans yttermått mm	Fästhålsdiameter mm	Fästhålsdelning mm	Offset mm	Diameter x banbredd mm	Svängradie totalbroms mm	Produktbeskrivning

351690	Kullager	270	165	138x110	10	105x75/80	38	125x50	-	Länkhjul
351694	Kullager	270	165	138x110	10	105x75/80	-	125x50	99	Länkhjul med totalbroms
351698	Kullager	270	165	138x110	10	105x75/80	-	125x50	-	Fasthjul
351691	Kullager	300	191	138x110	10	105x75/80	44	150x50	-	Länkhjul
351695	Kullager	300	191	138x110	10	105x75/80	-	150x50	150	Länkhjul med totalbroms
351699	Kullager	300	191	138x110	10	105x75/80	-	150x50	-	Fasthjul
351692	Kullager	450	241	138x110	10	105x75/80	56	200x50	-	Länkhjul
351696	Kullager	450	241	138x110	10	105x75/80	-	200x50	150	Länkhjul med totalbroms
351700	Kullager	450	241	138x110	10	105x75/80	-	200x50	-	Fasthjul
351693	Kullager	550	295	138x110	10	105x75/80	69	250x50	-	Länkhjul
351697	Kullager	550	295	138x110	10	105x75/80	-	250x50	150	Länkhjul med totalbroms
351701	Kullager	550	295	138x110	10	105x75/80	-	250x50	-	Fasthjul
