IP4 30 Elastiskt gummihjul
Gummi

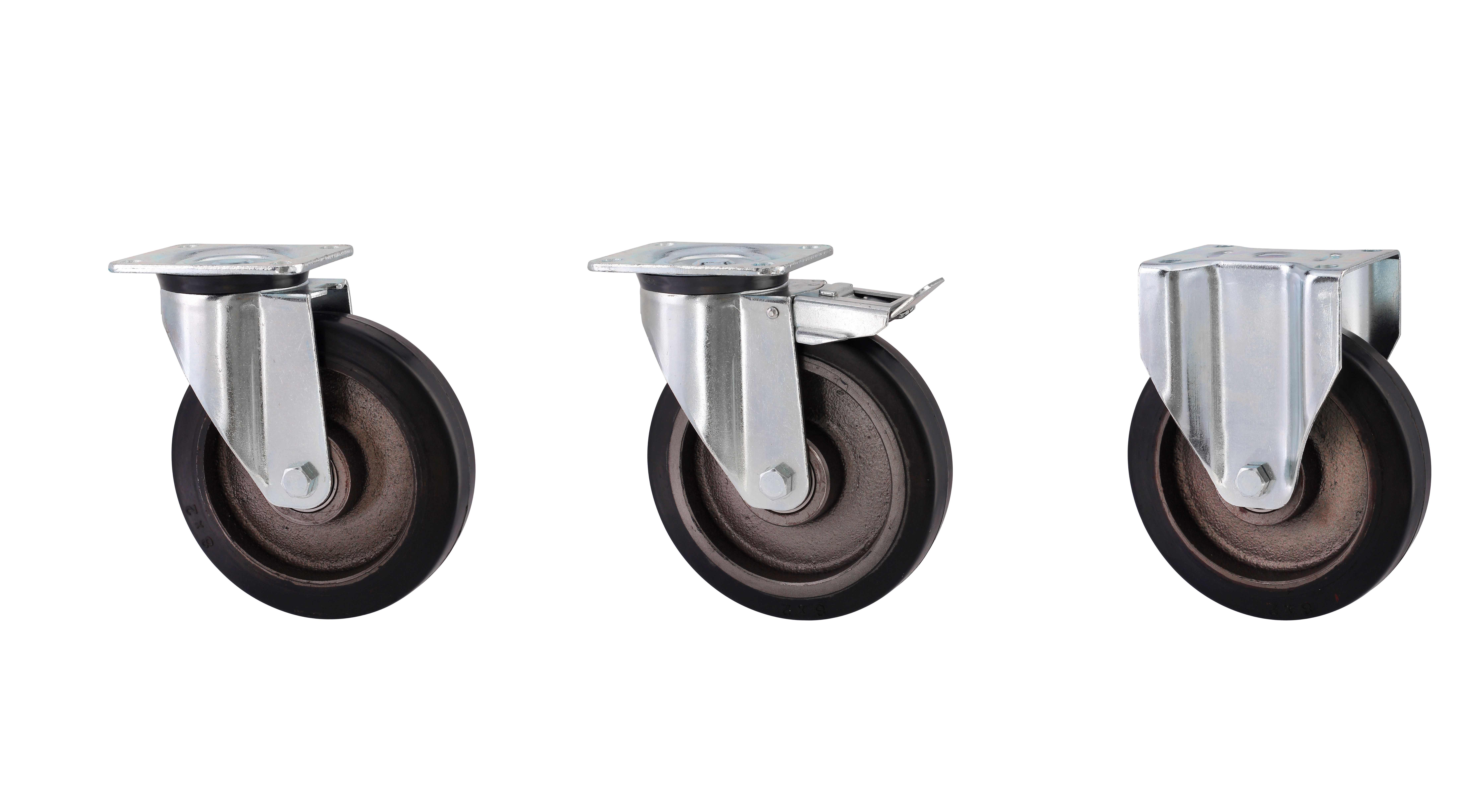

Elastiskt gummihjul med gjutjärnsnav i plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager med härdade kulor och kulbanor. Bygelnsplatta och gaffel sammanfogade med kraftig centrumbult och säkrad mutter. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Gaffelvidd 63 mm med 4 mm tjocka gafflar (fastbygel 3,5 mm). Axelhål för M12 skruv. Länkbygelns bärighet är 800 kg.
Länkhjul kan förses med separat 1-vägs riktningsspärr artnr. 761255.
Teknisk specifikation
- Material : Gummi
- Ytbehandling : Förzinkad
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
352451
352451
352455
352455
352459
352459
352452
352452
352456
352456
352460
352460
352453
352453
352457
352457
352461
352461
| Artikelnummer | Hjullagring | Lastkapacitet kg | Totalhöjd mm | Fästplattans yttermått mm | Fästhålsdiameter mm | Fästhålsdelning mm | Diameter x banbredd mm | Svängradie totalbroms mm | Produktbeskrivning |
|---|---|---|---|---|---|---|---|---|---|
| 352451 | Kullager | 275 | 164 | 135x110 | 12 | 105x80 | 125x50 | - | Länkhjul |
| 352455 | Kullager | 275 | 164 | 135x110 | 12 | 105x80 | 125x50 | 150 | Länkhjul med totalbroms |
| 352459 | Kullager | 275 | 164 | 135x110 | 12 | 105x80 | 125x50 | - | Fasthjul |
| 352452 | Kullager | 350 | 194 | 135x110 | 12 | 105x80 | 150x50 | - | Länkhjul |
| 352456 | Kullager | 350 | 194 | 135x110 | 12 | 105x80 | 150x50 | 150 | Länkhjul med totalbroms |
| 352460 | Kullager | 350 | 194 | 135x110 | 12 | 105x80 | 150x50 | - | Fasthjul |
| 352453 | Kullager | 450 | 239 | 135x110 | 12 | 105x80 | 200x50 | - | Länkhjul |
| 352457 | Kullager | 450 | 239 | 135x110 | 12 | 105x80 | 200x50 | 150 | Länkhjul med totalbroms |
| 352461 | Kullager | 450 | 239 | 135x110 | 12 | 105x80 | 200x50 | - | Fasthjul |
