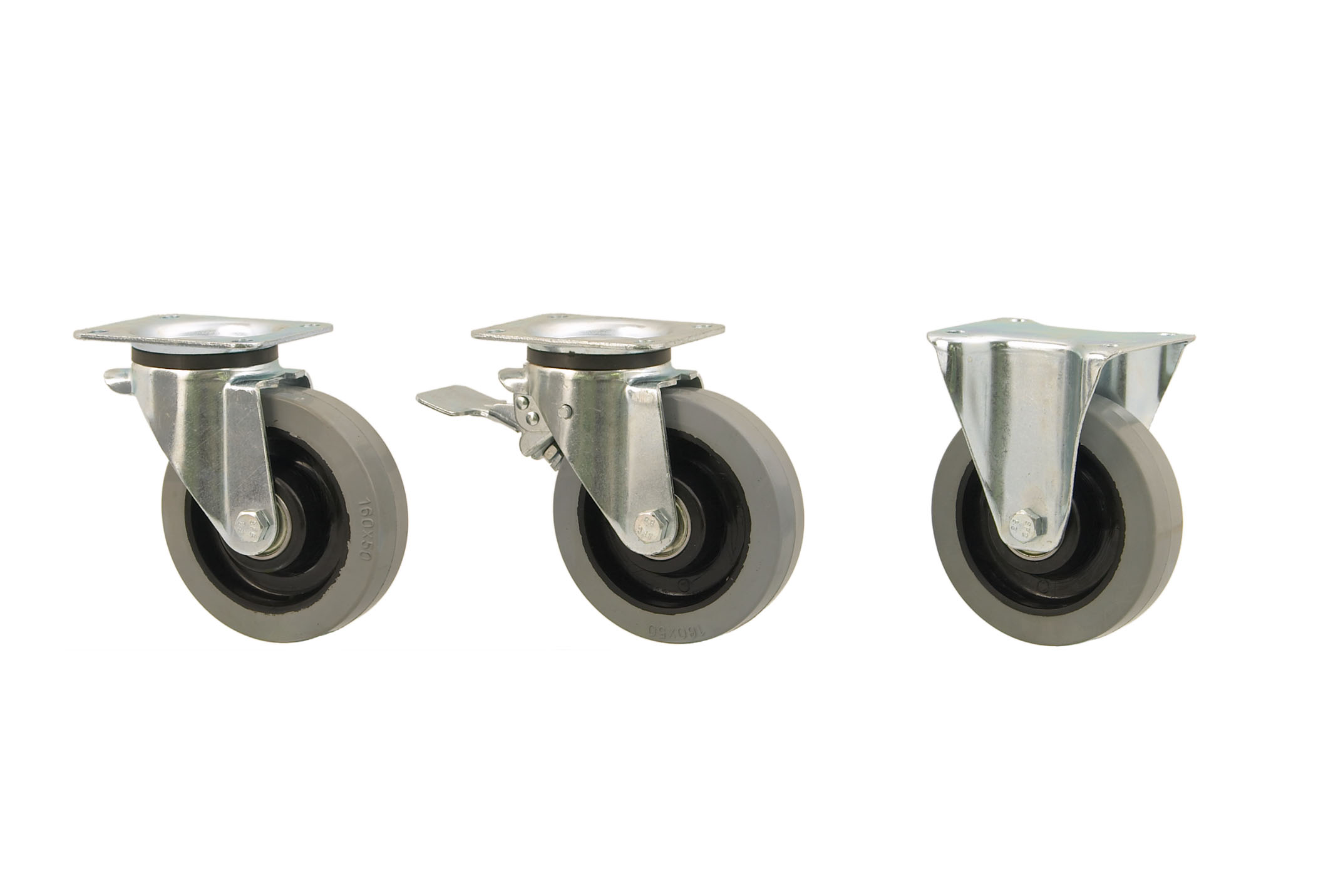

IP2 32 Elastiskt gummihjul med nylonnav
Gummi
Elastiskt gummihjul med nylonnav i plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Gaffelvidd 62 mm med 3,5 mm tjocka gafflar (fastbygel 3mm). Axelhål för M12 skruv. Länkbygelns bärighet är 400 kg.
Länkhjul kan förses med separat 2-vägs riktningsspärr artnr. 762012.
Teknisk specifikation
- Material : Gummi
- Ytbehandling : Förzinkad
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
352265
352265
352270
352270
352280
352280
353095
353095
353096
353096
353097
353097
354836
354836
354838
354838
354842
354842
352266
352266
352271
352271
352281
352281
352267
352267
352272
352272
352282
352282
354837
354837
354839
354839
354843
354843
352268
352268
352273
352273
352283
352283
352269
352269
352274
352274
352284
352284
353282
353282
353283
353283
353284
353284
| Artikelnummer | Hjullagring | Lastkapacitet kg | Totalhöjd mm | Fästplattans yttermått mm | Fästhålsdiameter mm | Fästhålsdelning mm | Offset mm | Diameter x banbredd mm | Svängradie totalbroms mm | Produktbeskrivning |
|---|---|---|---|---|---|---|---|---|---|---|
| 352265 | Rullager | 250 | 164 | 135x110 | 10 | 105x80 | 50 | 125x50 | - | Länkhjul |
| 352270 | Rullager | 250 | 164 | 135x110 | 10 | 105x80 | - | 125x50 | 125 | Länkhjul med totalbroms |
| 352280 | Rullager | 250 | 164 | 135x110 | 10 | 105x80 | - | 125x50 | - | Fasthjul |
| 353095 | Kullager | 250 | 164 | 135x110 | 10 | 105x80 | 50 | 125x50 | - | Länkhjul |
| 353096 | Kullager | 250 | 164 | 135x110 | 10 | 105x80 | - | 125x50 | 125 | Länkhjul med totalbroms |
| 353097 | Kullager | 250 | 164 | 135x110 | 10 | 105x80 | - | 125x50 | - | Fasthjul |
| 354836 | Glidlager | 350 | 196 | 135x110 | 10 | 105x80 | 55 | 160x48 | - | Länkhjul |
| 354838 | Glidlager | 350 | 196 | 135x110 | 10 | 105x80 | - | 160x48 | 125 | Länkhjul med totalbroms |
| 354842 | Glidlager | 350 | 196 | 135x110 | 10 | 105x80 | - | 160x48 | - | Fasthjul |
| 352266 | Rullager | 350 | 196 | 135x110 | 10 | 105x80 | 55 | 160x48 | - | Länkhjul |
| 352271 | Rullager | 350 | 196 | 135x110 | 10 | 105x80 | - | 160x48 | 125 | Länkhjul med totalbroms |
| 352281 | Rullager | 350 | 196 | 135x110 | 10 | 105x80 | - | 160x48 | - | Fasthjul |
| 352267 | Kullager | 350 | 196 | 135x110 | 10 | 105x80 | 55 | 160x40 | - | Länkhjul |
| 352272 | Kullager | 350 | 196 | 135x110 | 10 | 105x80 | - | 160x40 | - | Länkhjul med totalbroms |
| 352282 | Kullager | 350 | 196 | 135x110 | 10 | 105x80 | - | 160x40 | - | Fasthjul |
| 354837 | Glidlager | 400 | 238 | 135x110 | 10 | 105x80 | 65 | 200x48 | - | Länkhjul |
| 354839 | Glidlager | 400 | 238 | 135x110 | 10 | 105x80 | - | 200x48 | 125 | Länkhjul med totalbroms |
| 354843 | Glidlager | 400 | 238 | 135x110 | 10 | 105x80 | - | 200x48 | - | Fasthjul |
| 352268 | Rullager | 400 | 238 | 135x110 | 10 | 105x80 | 65 | 200x48 | - | Länkhjul |
| 352273 | Rullager | 400 | 238 | 135x110 | 10 | 105x80 | - | 200x48 | 125 | Länkhjul med totalbroms |
| 352283 | Rullager | 400 | 238 | 135x110 | 10 | 105x80 | - | 200x48 | - | Fasthjul |
| 352269 | Kullager | 400 | 238 | 135x110 | 10 | 105x80 | 65 | 200x45 | - | Länkhjul |
| 352274 | Kullager | 400 | 238 | 135x110 | 10 | 105x80 | - | 200x45 | 125 | Länkhjul med totalbroms |
| 352284 | Kullager | 400 | 238 | 135x110 | 10 | 105x80 | - | 200x45 | - | Fasthjul |
| 353282 | Kullager | 400 | 290 | 135x110 | 10 | 105x80 | 65 | 250x50 | - | Länkhjul |
| 353283 | Kullager | 400 | 290 | 135x110 | 10 | 105x80 | - | 250x50 | 125 | Länkhjul med totalbroms |
| 353284 | Kullager | 400 | 290 | 135x110 | 10 | 105x80 | - | 250x50 | - | Fasthjul |
